<화공안전기술사 출제문제>
(2022-126-25) 2교시
A 기업에서는 기체 상태의 고압산소를 취급하는 배관에서 급속한 화재 사고가 2차례 발생하여 각각 3명씩 6명이 사망하는 사고가 있었다. 첫 번째 사고 때 배관의 재질은304 스테인리스강이고, 두 번째 사고의 재질은 탄소강이다. 산소배관에서 급속한 화재가 발생하는 원인과 재발방지대책을 설명하시오.
관련 사항은 산소배관_화재사고(OPL) 안전보건공단, 중대사고 이슈 리포트_2021.04, KOSHA Guide (P-138-2013) 산소 과잉 분위기의 화재 위험성 및 방지대책에 관한 기술지침 참고하시면 됩니다.
1. 개요
- 공기 중 조건에서와 달리 고압산소 조건에서는 극미량의 가연물만으로도 화재ㆍ폭발이 발생가능
- 연소속도가 높아 순식간에 배관 등을 녹일 수 있는 온도까지 연소온도가 상승
2. 화재 원인
1) 산소 배관 내 가연물 잔류
- 산소배관 내 그리스 등 가연물이 조금이라도 있는 경우 화재 발생 가능
- 밸브 조절 시 그리스 등 산소와 충돌 / 반응
- 급격한 조작에 따른 마찰열
- 단열 팽창 현상이 점화원으로 작용 가능
2) 차단밸브 전 후단 균압 조치 소홀
- 밸브 조작시 배관 내 산소의 고속 흐름 유발 가능
- 생성된 난류가 배관내 금속 입자간 / 급속입자 & 배관 충돌 촉진
- 고농도 산소(99.5% 이상) 하에 점화되어 고압산소화재로 발전
3) 산소배관 재질 선정
- 허용 유속 이상 산소 흐름 형성되는 경우 화재, 폭발에 취약한 일반탄소강 재질 선정
※ 산소 배관내 부식 / 마모 등으로 인해 탄소강 금속입자는 가연물 / 점화원으로 작용 가능
4) 산소배관 화재/폭발 정보 부재
- 유틸리티 시설로만 인지되는 산소 공급 시설
- 화재 / 폭발 매커니즘 파악 X
3. 재발방지 대책
1) 균압 배관 & 조작 주의
- 가능한 밸브 개폐는 천천히 + 배압 가압으로 차압 최소화
- 압력차가 있는 경우 균압배관으로 바이패스 설치 압력차 최소화
2) 취급설비 내부 관리
- 잔류 먼지로도 화재 발생 가능
- 윤활유 등 내부 가연물 완전 제거 운전

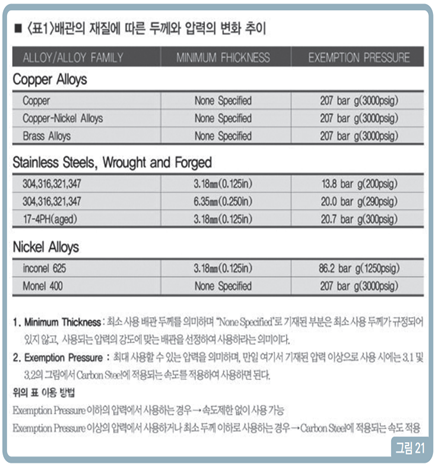

3) 재질, 유속 관리
- 재질에 따라 재질 연소 위험
- 유속 / 압력 고려하여 재질 선정
※ 150℃ 까지는 카본스틸 적용 가능
※ 200℃ 까지는 스테인리스 스틸 / 비철 금속류 사용 가능

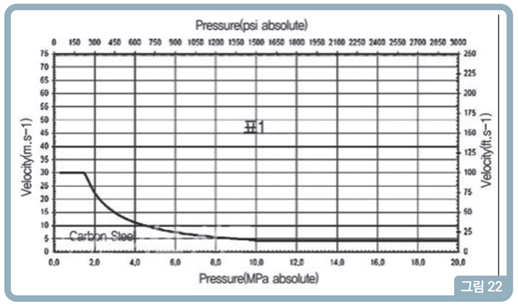

→ 약 10MPa.abs의 탄소강내 유속은 5m/s 까지 가능
4) 산소배관 취급 위험성 인지 / 자료 확보
- 산소 배관 설계 기준 / 밸브 조작시 위험성 등 확보
- 운전 매뉴얼 / 작업 표준 등 작성
5) 정기적인 점검
- 난류 흐름 유발 가능 구간 → 스테인리스강 등 재질로 교체
6) 적합한 차단밸브 선정
- 완전 폐쇄 / 완전 개방 작동
- 스로틀링(Throttling)모드에서 사용 지양
- 볼 / 플러그 밸브 빠른 개폐로 난류 형성시 단열압축에 의해 온도 상승 가능
- 빠른 개폐 방지 위해 기어 작동기(Gear Operator) 장착
4. 산소 화재 특성
- 압력이 높을수록 점화온도를 낮춤, 연소속도 증가
- 오일, 그리스 등 산소 존재하에서 쉽게 점화 & 폭발적 연소
→ 산소와 접촉할 우려 있는 부분 탄화수소계 오일 / 그리스 사용X
- 오일, 그리스 연쇄반응 → 금속의 연소 / 용해 가능

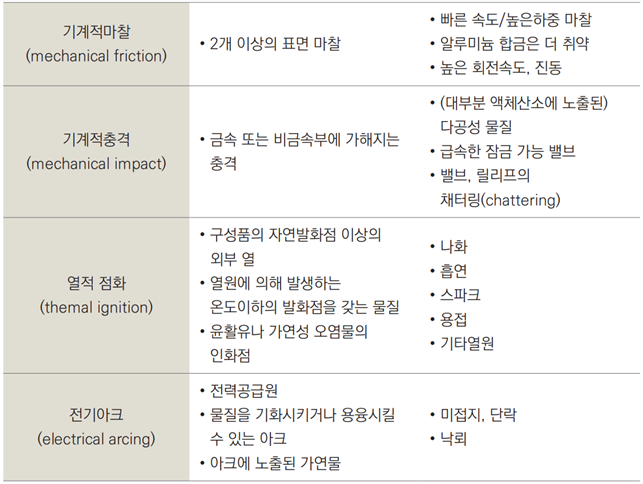

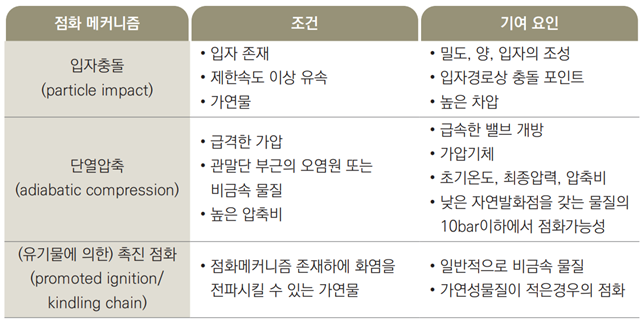

- 점화원 : 단열 압축, 마찰, 기계적 충격, 전기불꽃, 입자상 물질 함유한 높은 가스속도
